源地ESP32 S3开发板点WS2812 RGB LED初体验
前言
这几天回看博客，上次更新都已经两年前了，正好这几天闲来无聊把以前的 ESP32 S3 又翻出来玩了玩，就来水一篇博客吧，也许后面还会出好几个 ESP32 的玩法（应该）
这次探索之旅并不顺利，中间踩了不少坑。
本次开发环境：CLion PlatformIO
准备
开发板是我几年前买的一块源地 ESP32 S3 开发板，这次放假闲来无聊就翻出来折腾折腾

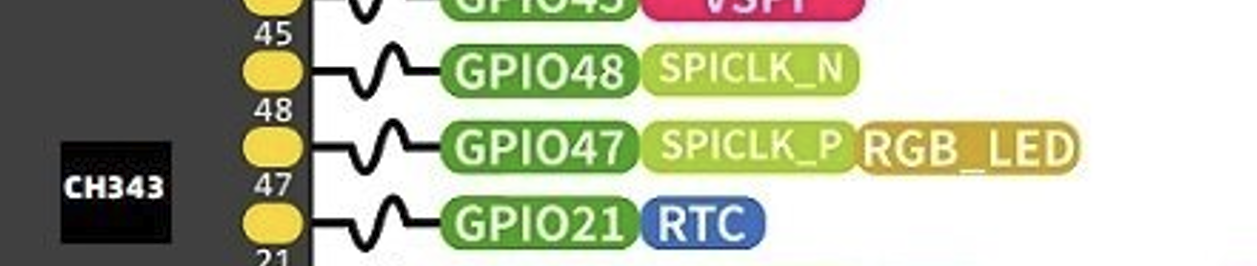

看到开发板上自带一颗 RGB 灯就想着看能不能点，结果一上来就遇到了第一个坑，淘宝商品详情页的 RGB 灯标注的引脚是 GPIO47
因为这个板子是兼容乐鑫官方的 ESP32-S3-DevKitC-1 开发板，我就去文档查了一下，结果一查这下更迷糊了
官方开发饭有 V1.0 和 V1.1 两个版本，RGB 灯管脚分别是 GPIO48 和 GPIO38，好家伙，加上源地的一起一共出了 48 47 38 这三个管脚，后来看了代码中的定义才确定是 GPIO48，顺便确认了乐鑫的接线图和源地的这块板子是通用的
教程
源地的这块开发板板载的是 WS2812 RGB LED，直接像正常点LED那样输出高电平是没法点亮的，要用 PWM 信号点亮（原理见一文带你了解WS2812原理及驱动-CSDN博客）
网上大部分教程都是用 Adafruit NeoPixel 库点亮，但其实根本不用库，用自带的函数就能点，完整代码如下
#include <Arduino.h>
void setup() {
neopixelWrite(RGB_BUILTIN, 64, 0, 0); // 红
}neopixelWrite 是自带的驱动 WS2812 RGB LED 的函数
- RGB_BUILTIN 是 RGB LED 的管脚，默认是 GPIO48（虽然源代码对 RGB_BUILTIN 定义为
49+48=97，但这不影响，这是转换后的GPIO48） - 64 是表示红色亮度，范围为0-64
- 0 是表示绿色亮度，范围为0-64
- 0 是表示蓝色亮度，范围为0-64

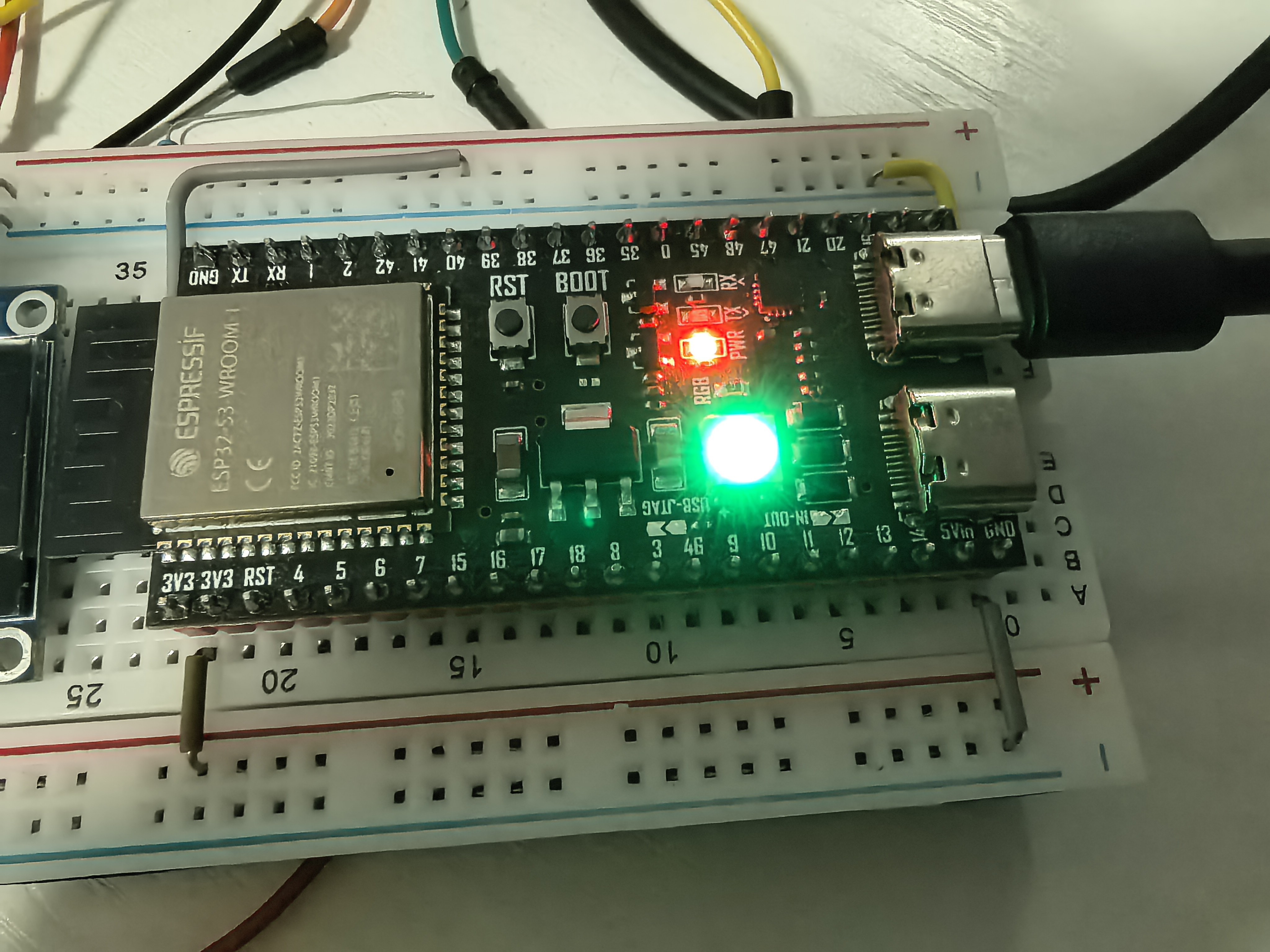

neopixelWrite(RGB LED 管脚, 红色亮度, 绿色亮度, 蓝色亮度);会基本电灯后就能玩点不一样的了，比如彩色呼吸灯
#include <Arduino.h>
void setup() {
}
void loop() {
for (int i = 1; i < RGB_BRIGHTNESS; i++) {
neopixelWrite(RGB_BUILTIN, i, 0, 0); // 红
delay(10);
}
for (int i = RGB_BRIGHTNESS; i > 1; i--) {
neopixelWrite(RGB_BUILTIN, i, 0, 0); // 红
delay(10);
}
for (int i = 1; i < RGB_BRIGHTNESS; i++) {
neopixelWrite(RGB_BUILTIN, 0, i, 0); // 绿
delay(10);
}
for (int i = RGB_BRIGHTNESS; i > 1; i--) {
neopixelWrite(RGB_BUILTIN, 0, i, 0); // 绿
delay(10);
}
for (int i = 1; i < RGB_BRIGHTNESS; i++) {
neopixelWrite(RGB_BUILTIN, 0, 0, i); // 蓝
delay(10);
}
for (int i = RGB_BRIGHTNESS; i > 1; i--) {
neopixelWrite(RGB_BUILTIN, 0, 0, i); // 蓝
delay(10);
}
}
参考文档
ESP32-S3-DevKitC-1 v1.1 - ESP32-S3 - — esp-dev-kits latest 文档
ESP32-S3 onboard RGB LED - Projects / Programming - Arduino Forum
